ЭЧТК EcVaSy RR

Техническое описание ЭЧТК “EcVaSy RR” с двойным модулем, с баком накопительным

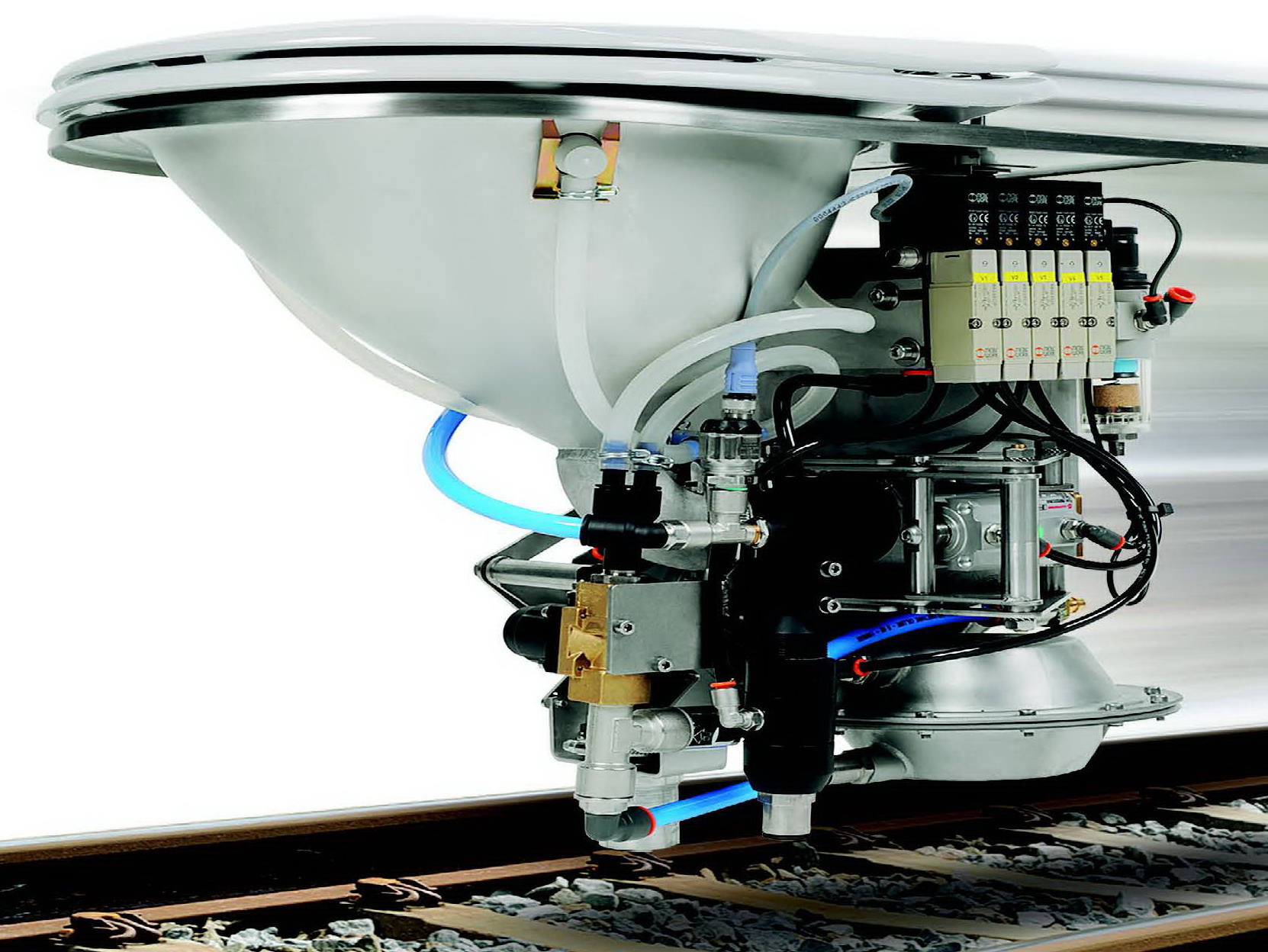

zapchasti1

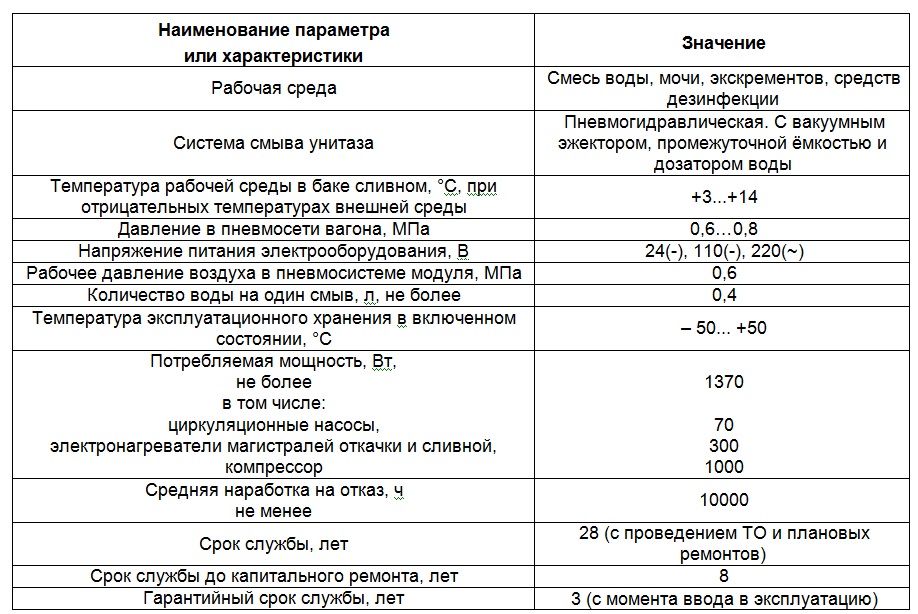

Общее описание ЭЧТК “EcVaSy RR”

Экологически чистый туалетный комплекс«EcVaSy RR» (далее ЭЧТК) предназначен дляудовлетворения физиологических игигиенических потребностей персонала ипассажиров транспортных средств, как вовремя движения, так и на стоянках.

Данный комплект может быть установлен на пассажирских, служебно-технических вагонах, вагонах электропоездов и других транспортных средствах.

В течение всего маршрута следования транспорта работает автономно и не оказывает отрицательного воздействия на окружающую среду.

Комплекс состоит из следующих составных частей:

  • Туалетного модуля - 2 шт
  • Блока управления - 2 шт
  • Основной (жидкостной) системы обогрева сливного бака - 2 шт
  • Магистрали откачки и слива с электрическим обогревом - 2 шт
  • Пневмооборудования и пневмомагистралей - 2 шт
  • Системы смыва - 2 шт
  • Электрооборудования - 2 шт
  • Компрессорная установка - 1 шт

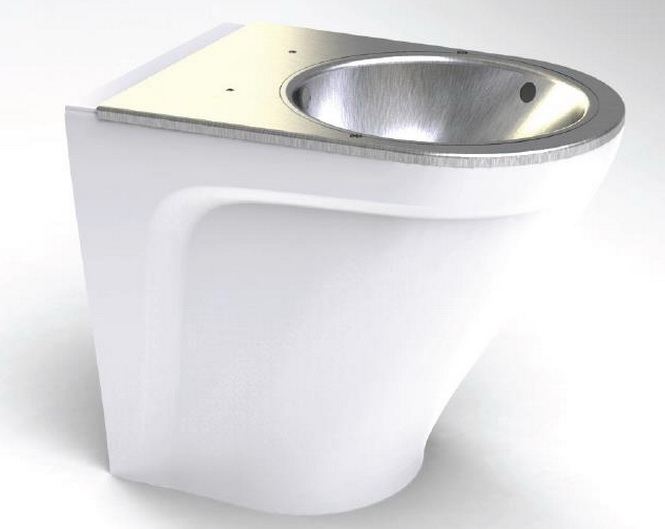

tyalet1

Процесс установки

Туалетный модуль монтируется на пол и подключается к канализационной системе, выходящей из пола туалетной комнаты. Корпус туалетного модуля обеспечивает размещение на нём пневмо-, электрооборудования идекоративного кожуха. Расположение сливного патрубка - нижнее.

Туалетный модуль в своем составе имеет следующие основные составляющие: защитный кожух, чаша, промежуточный бак, пережимные клапана, пневмораспределители, датчик давления и контроллер управления. Перемещение фекальных отходов из туалетного модуля в бак-накопитель осуществляется за счет создания избыточного давления в промежуточном баке, установленном в туалетном модуле. Поверхности изделий, соприкасающиеся с фекальными отходами изготовлены из антикоррозионных материалов.

При выходе из строя одного модуля, обеспечивается сохранение работоспособности второго.
Интервал между нажатиями кнопки смыва: менее 15 с.
Время удержания кнопки при смыве: не более 1 с.
Количество нажатий при смыве: не более 1.

Работоспособность ЭЧТК обеспечивается электроэнергией отвагонных источников, водой от системы водоснабжения и воздухом от компрессора, поставляемым в комплекте с комплексом.

Пневмооборудование предназначено для обеспечения ЭЧТК сжатым воздухом требуемого давления. Давление воздуха создается компрессором, работающим в автоматическом режиме. Применяется безмасленный (класс очистки 0 в соответствии состандартом ISO 8573-1) компрессор с низким уровнем шума (62-64 дБ).

Объем ресивера составляет 100 л.

Электрооборудование комплекса предназначено для обеспечения электропитания элементов комплекса, их работы в ручном и автоматическом режиме, а также контроля их состояния.

В состав комплекса входят датчики контроля наличия воды в водяной магистрали и давления воздуха в пневмосистеме. Также система электрооборудования коплекса предусматривает подключение к ней датчиков температуры и уровней, установленных в баке-накопителе.

145

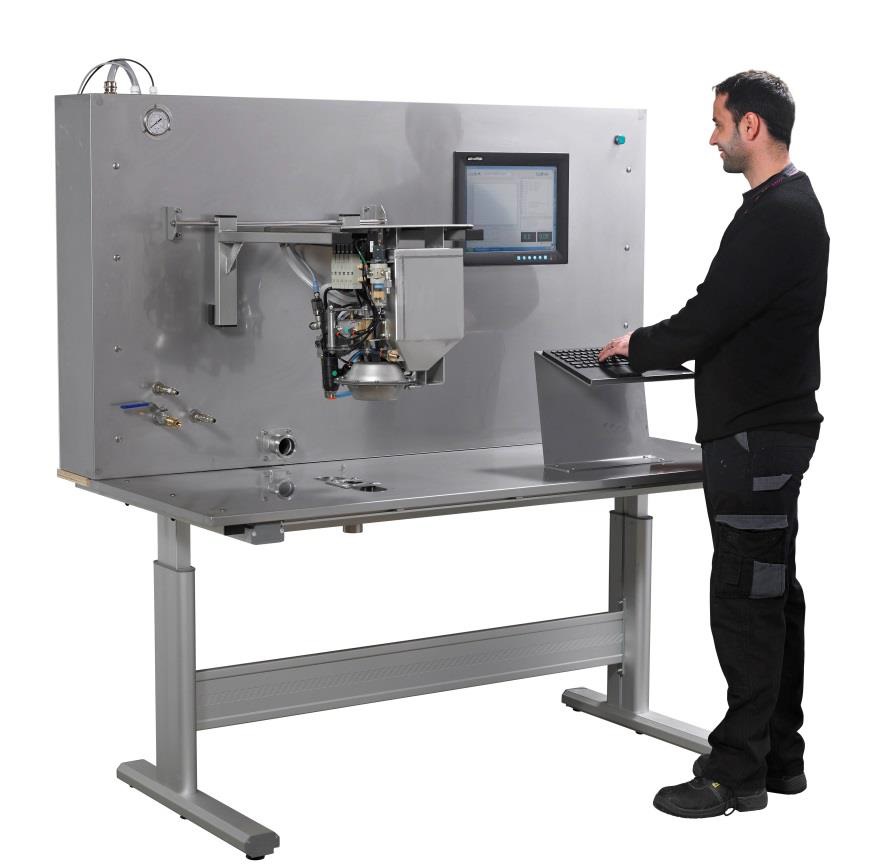

Блок управления

Блок управления (контроллер) предназначен для контроля работы и сервисного обслуживания ЭЧТК, установленного в вагоне. Данный контроллер оснащен мощнейшим микропроцессором и широкимдиапазоном входов / выходов, которые могут быть запрограммированы индивидуально и имеет программируемый сенсорный экран, который можно настроить для различных проектов, чтобы иметь все необходимые кнопки для функций.


Контроллер:

  • обеспечивает высокий уровень обслуживания для оператора, так как многие функции, параметры, значения можно получать мгновенно, визуально считывая их с экрана самого контроллера, вместо того, чтобы сначала подключать ПК, либо пульт сервисногообслуживания;
  • может хранить данные о более 10 000 циклов, давая возможность пользователю вернуться к любому параметру втечение длительного периода времени, чтобы проверить шаблоны событий или другие важные значения процессов;
  • обеспечивает индикацию режимов работы вакуумного туалетного модуля и дистанционный мониторинг и диагностику возможных неисправностей.

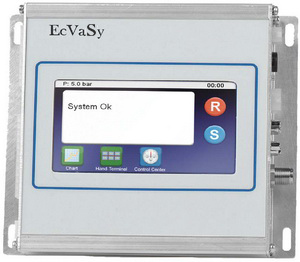

kontroller1

На блоке управления имеется цифровая сигнализация на запрет эксплуатации туалета при заполнениибака, отсутствии воды в системе, отсутствии напряжения питания, отсутствии нужного давления воздуха в магистрали, температуре в помещении ниже нормы; имеет возможность управлять работойциркуляционного насоса и электрических обогревателей;

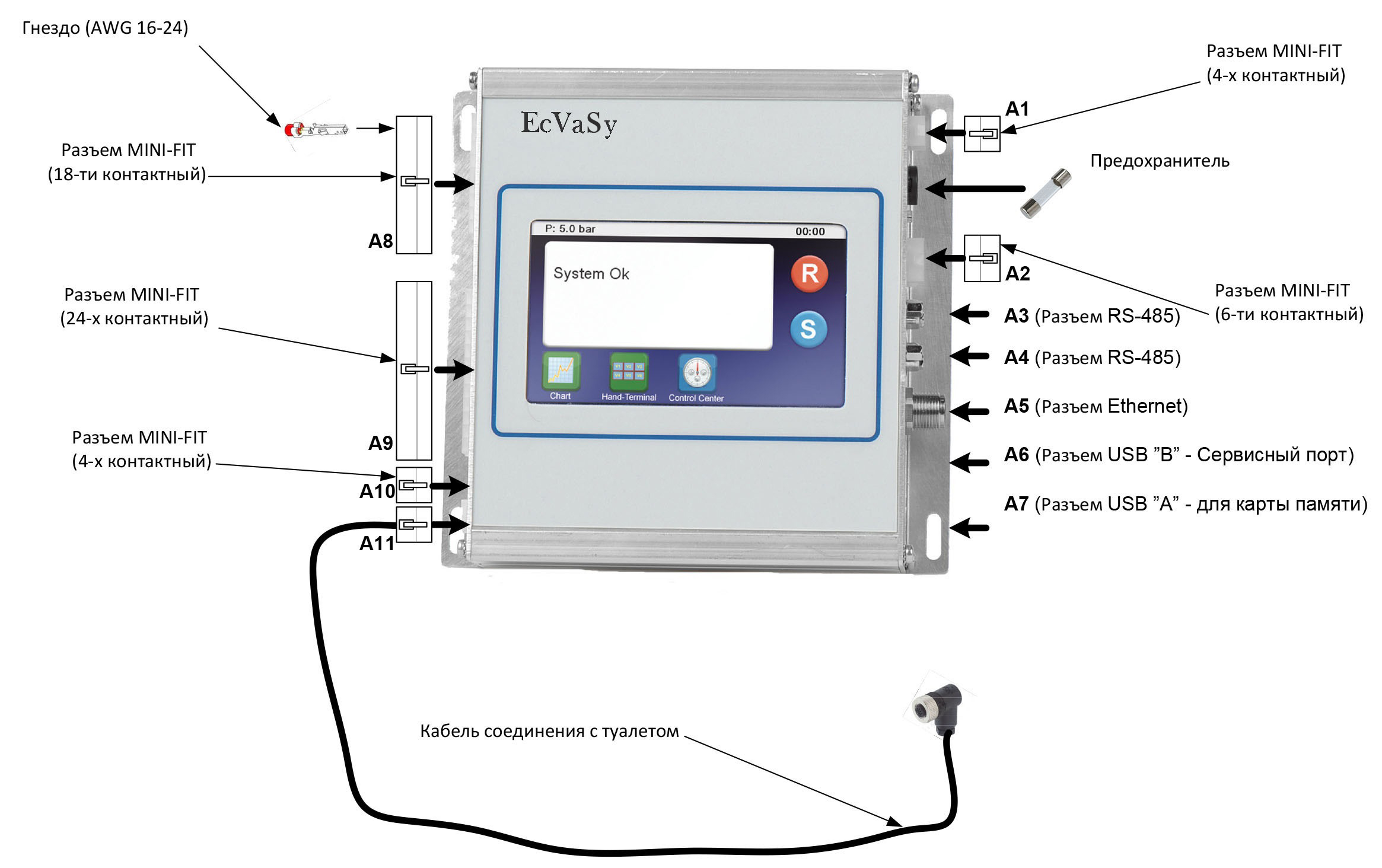

  • помимо стандартных функций как RS232 и USB, он также оснащен: Ethernet, CAN Open или RS485;
  • возможность загрузки полного графического представления цикла.

Обогрев бака-накопителя осущетсвляется за счет тосольного и электрического обогрева, что позволяет удерживать температуру в баке-накопителе не менее +3°С при температуре внешней среды - 50°С.

Управление обогревами производится в ручном и автоматическом режимах и осуществляется путем подключения электрооборудования комплекса к датчикам ДРТ, установленным непосредственно в баке.


Блок управления имеет сигнализацию на разрешение эксплуатации туалета при условии заполнения бака-накопителя ≤ 95%и запрет при условии заполнения бака > 95%.

Подключение осущетсвляется к трем датчикамуровня CSN, установленных в баке-накопителе.

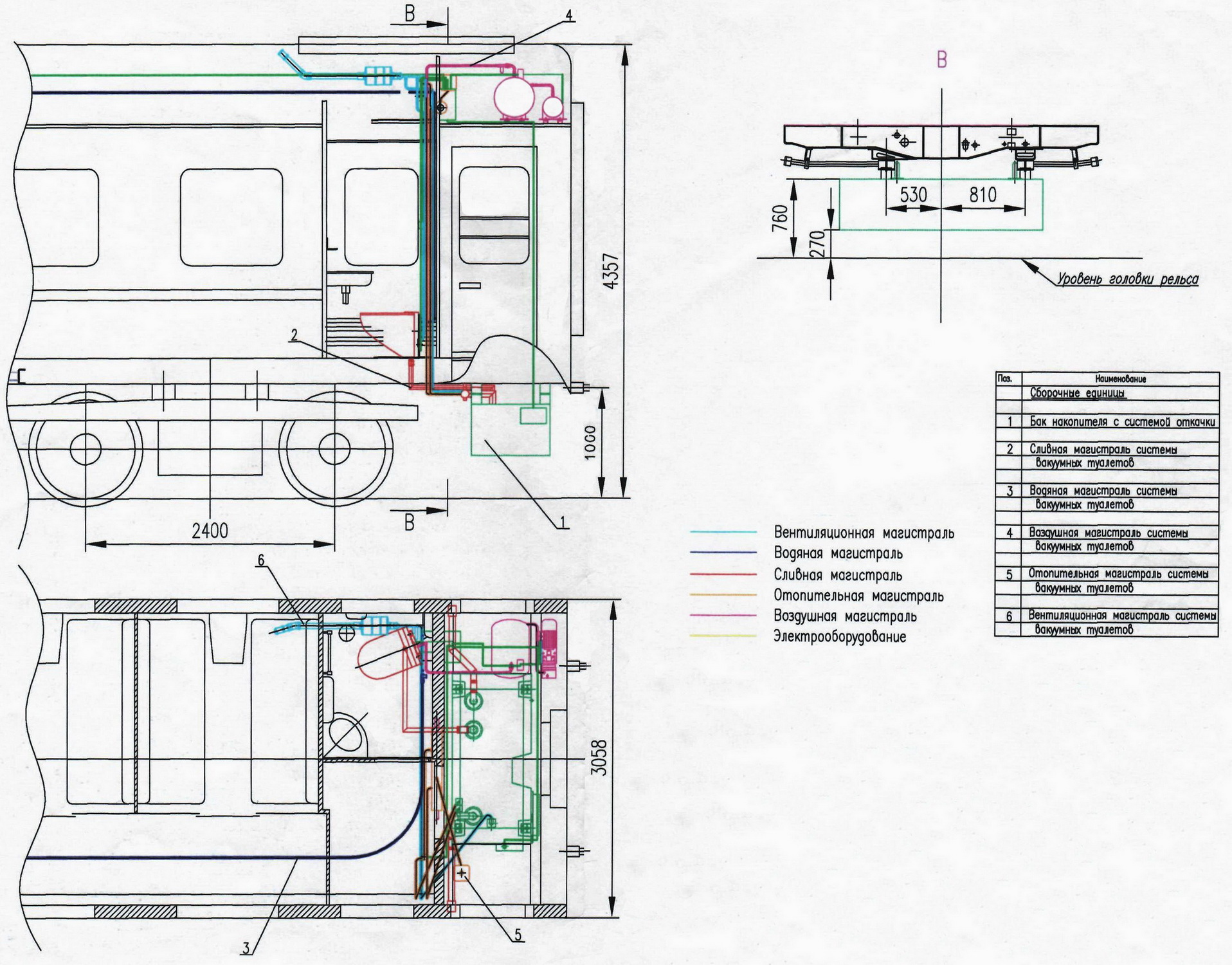

Подключения магистралей к баку-накопителю:

  • магитсрали откачки - 63,5 мм;
  • сливная магистраль - 50 мм;
  • тосольный обогрев - 1/2``.

Основная (тосольная) система обогрева ЭЧТК интегрирована в систему обогрева вагона и предназначенадля обеспечения температуры внутри бака не ниже +3°С. Основная система обогрева отключается придостижении в баке температуры 13°С. Резервная (электрическая) система обогрева включается при понижении температуры внутри бака до 3°С.

Сливная магистраль предназначена для слива стоков из унитаза в сливной бак.


Магистрали откачки предназначены для обеспечения откачки стоков из сливного бака вприемный бак ассенизационноймашины с обеих сторон вагона.

Система смыва предназначенадля смыва отходов из унитаза и их транспортировки в сливной бак.

Включение обогрева сливной и откачивающей магистралей происходит в автоматичесоком режиме, при понижении температуры окружающей среды ниже 0°С.


Поверхности всех изделий, соприкасающиеся с фекальными отходами, изготовленыиз высокосортной нержавеющей стали. В комплект поставки входит инструкция по эксплуатации и инструкция по техническому обслуживанию.

По согласованию с покупателем, либо эксплуатирующей данный ЭЧТК организацией, производитель осуществляет шефмонтаж, все виды обслуживания и ремонта данногокомплекса, на всей территории Республики Беларусь.
